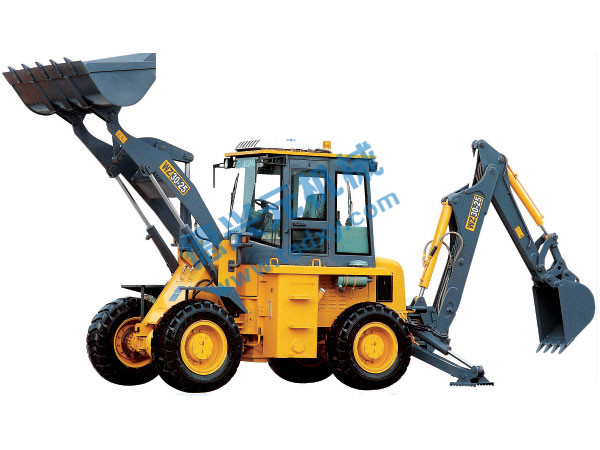

WZ30-25挖掘装载机

结构特点：

WZ30-25是装载挖掘于一体的新型多功能工程机械，该机是在国内外同类产品技术的基础上与高校联合开发的新一代机型，在设计上运用了虚拟样机、有限元分析等现代化设计手段，性能上较同类产品有明显的优越性。本机采用四轮驱动、液力变矩器动力换档变速箱、全液压转向器、液压先导操纵。广泛适用于市政、建筑、公路、水利、供电、自来水、园林等部门，从事道路维护、农田建设、砖窑取土、管道铺设、电缆敷设、园林绿化及水泥砼沥青路面的开凿、破碎等作业。

主要参数:

项目						参数	备注
整机参数	整机工作质量，kg					9500
	整机长度，mm					8000	装载斗平放
	整机总高度，mm					3350	带司机室
	总高度，mm					3100	（不含空调）
	主机宽度，mm					2200	轮胎外缘
	支腿宽度，mm					3280
	装载斗宽度，mm					2250
	离去角β					20±1
	前悬长度，mm			装载斗平放地面		1900	斗刃距前桥中心
				装载斗运输状态		1950
	后悬长度，mm					3608	后轮中心到尾部
	车尾离地间隙，mm					380
	离地间隙，mm					340
	轴距，mm					2600
	轮距，mm					1700
	车体转角，（o）					35±1
	爬坡能力，（o）					20
	倾翻载荷，KN					/
	运料位置高度，mm					400
	后轴至铰接点的间距，mm					1090
	牵引力，KN					70
	掘起力，KN					60
	挖掘力，KN					40
	转弯半径，mm					4500
	铲斗在运料位置时的转弯半径，mm					/
	机器外廓转弯半径，mm					/
装载装置	额定斗容量，M3					1.15
	额定载重量，kg					2000
	额定提升能力					≥25KN	40.2
	卸载高度，mm					2650	卸载角为45o
	卸载距离，mm					930	卸载角为45o
	运输状态铰销高，mm					400
	动作时间 S		提升			≤8.0 5.7
			下降			≤5.0 3.81
			前倾			≤2.5 0.76
			总和			≤15.1
	提升时铰轴高度，mm					3453
	铲挖深度，mm					0
	收斗角（o）				地面位置	45	铰销高: 220mm
					运输位置	45	铰销高: 400 mm
	卸料角（o）					45
	后桥横向摆动角，（o）					±10
挖掘装置	挖斗容量，M3					0.3
	挖掘半径， mm					5471
	挖掘深度，mm					4400
	卸料高度，mm					3200
	卸料高度时半径，mm					2000
	停机面挖掘半径，mm					5430
	铲斗转角，（o）					160
	铲斗摆角，（o）					±85
工作装置液压系统	装载	系统工作压力，MPa				16
		油泵排量，ml/r				80
	控掘	系统工作压力，MPa				21
		油泵排量，ml/r				50
	优先阀					YXL-F160L-N7
变速箱型式						定轴式动力换挡
轮胎气压	前轮MPa					0.33-0.35
	后轮MPa					0.33-0.35
主传动形式/减速比						螺旋伞齿轮一级减速/4.222
轮边减速型式/减速比						一级行星减速/4.75
脚制动型式						四轮钳盘制动
制动气压，MPa						0.78-0.83
手制动型式						涨蹄式（气刹）
制动距离	脚制动，m					≤9m
	手制动（紧急制动），m					/
行驶速度 km/h	前进Ⅰ挡					0~6.2
	前进Ⅱ挡					0~12
	前进Ⅲ挡					0~20
	前进Ⅳ挡					0~33
	后退Ⅰ挡					0~8
	后退Ⅱ挡					0~28.5

WZ30-25挖掘装载机 2017-7-10 本文被阅读 1768 次
